光學坐標三維測量系統：MAXSHOT 3D

大型項目 3D 測量的理想之選

對大型項目和 大型零部件的測量精度和重復性有較高要求的產品開發、制造、質量控制和檢測團隊來說，MaxSHOT 3D 系列產品是一項重要變革。想象一下精度高于0.01mm的情形！

借助嫻熟的用戶指導技術和易于使用的軟件，MaxSHOT 3D 是所有經驗水平的用戶——包括非計量專業人士的理想之選——會幫助您確保測量準確性，提高工作效率。

如果您需要持續地對大型項目進行測量，則 MaxSHOT 3D 是您明智選擇，可幫助您減少因測量錯誤產生的開銷、提高產品質量、提高工作效率——同時使總運營成本降至比較低。

功能特點
新增功能：

• 少有的精度: 尺寸在 2 到 10 米之間的零部件的測量精度可提高 40%

• 自動反饋測量質量: 激光投影框的測量畫面上有 GO/NO-GO 的反饋信息

• 更多時候只需一個傳統相機: 專為攝影測量應用設計

• 用戶舒適度比較大化: 重量是傳統攝影測量設備的 50％

TRUACCURACY

• 計量級測量: 得益于超高的精度水平以及較高的重復性

• 超高的體積精度

• 超小的平均誤差

TRUSIMPLICITY

• 自動反饋測量質量: 激光投影框的測量畫面上有 GO/ NO-GO 的反饋信息

• 軟件診斷: 如果圖像拍攝效果不佳，VXelements 會提示用戶采取處理措施

• 直觀的控制和操作: 體驗超短的培訓和學習曲線

• 多功能按鈕: 可與 Creaform 的 3D 掃描和測量軟件 VXelements 輕松交互

TRUPORTABILITY

• 堅固耐用: 可用于任何生產環境或惡劣的工作環境——甚至是車間

• 攜帶方便: 系統及其附件可裝入一只便攜式手提箱

• 舒適度比較大化: MaxSHOT 3D 采用了大量人體工程學設計，專為攝影測量應用和大尺寸零部件測量開發

應用

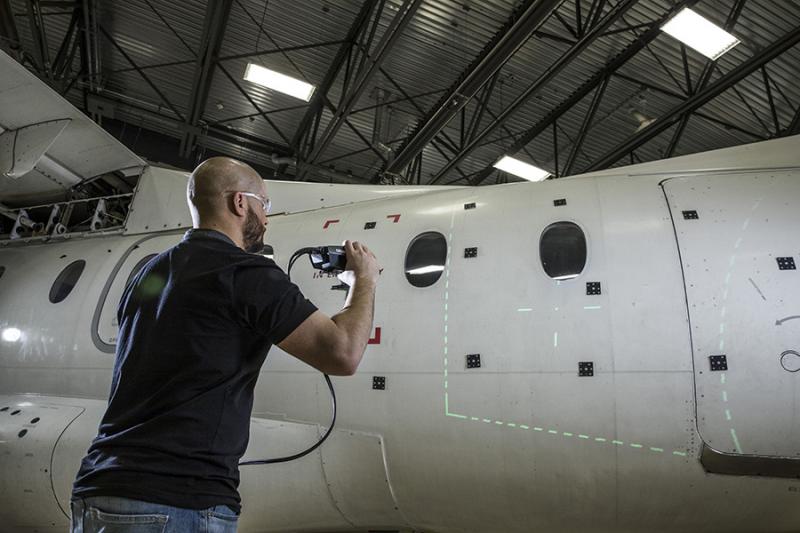

MaxSHOT 3D可直接對大尺寸零部件進行3D測量或與Creaform其他技術產品無縫對接使用。
檢測和質量控制

• 部件到 CAD 分析

• 首件和供應商質量檢測

• 針對 3D 模型與原始大尺寸部件或生產工具的一致性評估

• 針對大尺寸制成部件與原始部件的一致性評估

• 對齊

• 工裝認證

• 與 3D 掃描儀結合使用時，可實現全自由形態檢測并生成高密度色譜圖

逆向工程

• 幾何實體的逆向工程（球面、柱面、平面）

• 與3D掃描儀結合使用時，可對大尺寸混合部件（幾何與自由形態）執行更快更準確的逆向工程

  技術規格

  		MAXSHOT NEXT™	MAXSHOT NEXT™|ELITE
  體積精度 (1)		0.025 mm/m	0.015 mm/m
  平均偏差 (2)		0.008 mm/m	0.005 mm/m
  體積精度（與右側技術產品搭配使用時）	HandySCAN 307™(3) HandySCAN BLACK™(3) HandySCAN BLACK|Elite™(3)	0.020 mm + 0.025 mm/m	0.020 mm + 0.015 mm/m
  	Go!SCAN SPARK™(4)	0.050 mm + 0.025 mm/m	0.050 mm + 0.015 mm/m
  	HandyPROBE Next™ (5)	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
  	HandyPROBE Next™|Elite (5)	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
  	MetraSCAN 350™ (5) MetraSCAN 750™ (5)	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
  	MetraSCAN 350™|Elite (5) MetraSCAN 750™|Elite (5)	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
  重量		0.79 kg (1.75 lb)
  尺寸		104 x 180 x 115 mm (4.1 x 7.1 x 4.5 in)
  工作溫度范圍		5-40°C (41-104°F)
  工作濕度范圍（非冷凝）		10-90%
  認證		EC 認證（電磁兼容性指令，低電壓指令）、IP50 防護等級、WEEE 認證 、 激光類別 (2M)

  (1) 基于 VDI/VDE 2634 標準第 1 部分。性能通過在可追蹤工具上測得的 35 個長度測量結果進行評估（值 = 最大偏差）。

  (2) 基于 VDI/VDE 2634 標準第 1 部分。性能通過在可追蹤工具上測得的 35 個長度測量結果進行評估（值 = 平均偏差）。

  (3) 對于給定型號，使用MaxSHOT 3D時的系統體積精度不會優于基礎精度。

  (4) 使用MaxSHOT 3D時的系統體積精度不會優于基礎精度。

  (5) 對于給定型號，使用 MaxSHOT 3D 時的系統體積精度不會優于默認體積精度。
